Iphone等拍照手机附加“广角+微距”镜头设计

6年前 (2014-12-22) 分类:光学浏览:3359评论:0



广角+微距镜头是一个比较奇妙的组合,由两组两片光学透镜组成,前组是一片负透镜,后组是一个正透镜,这种结构本身是为了广角而做的,但是由于后组是一个正透镜,放在光学系统最前面可以起到缩小物距的作用,因此如果正透镜单独和手机镜头组合的话,可以达到微距的效果。因此,这个附件镜头可以很巧合的发挥了两种特效的作用:单独使用后面的正透镜是微距效果,在正透镜前面加一个负透镜就可以达到扩大视场的效果--广角镜。

前段时间有位奥艺科技(www.optexp.com)的同学和我探讨着款镜头,于是做了一下光学设计。

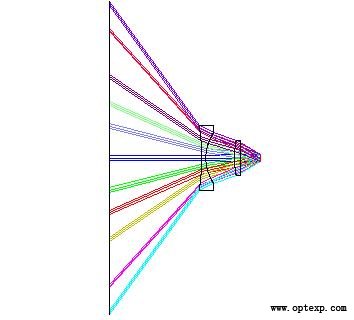

下面介绍一下这个镜头的结构和光学设计参数:

0.67倍广角作用:可以将72度视野的手机镜头扩大到108度,视场角小于72度的手机镜头均可使用该广角镜,如果视场角大于72度的手机镜头使用该广角镜的话,会出现黑角。

4.0倍微距作用:一般手机的最短拍照距离大于110mm,而且背景虚化效果也不尽人意,而使用这款微距镜头可以是拍摄距离缩小4倍以上,也就是说最小距离可以达到15~20mm,而且背景虚化效果很好。

镜头结构2组2片,光学镜口径15mm,长度15mm,MTF>0.3@100lp/mm,满足一般拍照要求。

本文由老韩头发表于老韩头的格调(www.laohantou.com),转载请注明,谢谢。
